W jaki sposób podwójne uszczelnienie mechaniczne zapobiega wyciekom?

Hej tam! Jako dostawca podwójnych uszczelek mechanicznych często otrzymuję pytania o to, w jaki sposób ci źli chłopcy zapobiegają wyciekom. Zatem zagłębmy się w szczegóły i rozbijmy to.

Po pierwsze, czym w ogóle jest podwójne uszczelnienie mechaniczne? Cóż, to coś w rodzaju dwuwarstwowego systemu obronnego, który zapobiega przedostawaniu się płynów tam, gdzie nie powinny. Podwójne uszczelnienie mechaniczne składa się z dwóch zestawów współpracujących ze sobą powierzchni uszczelniających. Każdy zestaw zawiera obrotową i stacjonarną powierzchnię uszczelniającą, które stykają się ze sobą, tworząc barierę.

Podstawowa zasada uszczelniania

Podstawową ideą zapobiegania wyciekom podwójnego uszczelnienia mechanicznego jest utworzenie szczelnego uszczelnienia na styku części obrotowych i nieruchomych. Kiedy wał się obraca, zawsze istnieje ryzyko wycieku płynu wzdłuż wału. Powierzchnie uszczelnień są zaprojektowane tak, aby pasowały do siebie tak precyzyjnie, że płyn nie może przez nie przedostać się. Zwykle są wykonane z twardych materiałów, takich jak ceramika, węglik lub węgiel, które są odporne na wysokie ciśnienie, ścieranie i korozję.

Rola płynu barierowego

Jednym z kluczowych elementów podwójnego uszczelnienia mechanicznego jest płyn barierowy. Płyn ten jest pompowany pomiędzy dwoma zestawami powierzchni uszczelniających. Płyn barierowy spełnia kilka ważnych funkcji.

Po pierwsze, smaruje powierzchnie uszczelniające. Tarcie jest wrogiem każdego układu mechanicznego, a w uszczelce może z czasem powodować zużycie, prowadząc do wycieków. Płyn barierowy tworzy cienką warstwę pomiędzy powierzchniami uszczelnienia, zmniejszając tarcie i umożliwiając płynny ruch części obrotowej względem części nieruchomej.

Po drugie, działa jak środek chłodzący. Gdy powierzchnie uszczelnienia ocierają się o siebie, wytwarza się ciepło. Nadmierne ciepło może uszkodzić materiały uszczelnień i zmniejszyć ich skuteczność. Płyn zaporowy pochłania to ciepło i odprowadza je, utrzymując optymalną temperaturę uszczelnienia.

Po trzecie, płyn barierowy wytwarza różnicę ciśnień. Utrzymując wyższe ciśnienie po stronie płynu barierowego w porównaniu do strony płynu procesowego, zapobiega się wyciekaniu płynu procesowego. Jeśli w uszczelce wewnętrznej znajduje się niewielka szczelina lub mikropęknięcie, płyn barierowy będzie przepływał do płynu procesowego, a nie odwrotnie.

Rodzaje podwójnych uszczelnień mechanicznych i ich mechanizmy zapobiegające wyciekom

Istnieją dwa główne typy podwójnych uszczelnień mechanicznych: tandemowe i podwójnie ciśnieniowe.

Uszczelki tandemowe
W uszczelnieniu tandemowym dwa zestawy powierzchni uszczelniających są ułożone szeregowo jeden po drugim. Uszczelnienie wewnętrzne jest uszczelnieniem głównym, a uszczelnienie zewnętrzne jest uszczelnieniem wtórnym. Uszczelnienie główne ma bezpośredni kontakt z płynem procesowym i przejmuje największe ciśnienie. Jeśli uszczelnienie główne ulegnie awarii, uruchamia się uszczelnienie wtórne, aby zapobiec wyciekom. Płyn barierowy w uszczelnieniu tandemowym ma zwykle nieco niższe ciśnienie niż płyn procesowy, ale nadal pomaga w smarowaniu i chłodzeniu.

Podwójne uszczelnienia ciśnieniowe
W przypadku uszczelek podwójnie ciśnieniowych obie uszczelki są zaprojektowane tak, aby niezależnie wytrzymywały ciśnienie. Płyn zaporowy w tym przypadku jest utrzymywany pod wyższym ciśnieniem niż płyn procesowy. Tworzy to dodatnią różnicę ciśnień na obu uszczelkach, zapewniając bardzo niezawodną barierę przed wyciekami. Nawet jeśli jedno z uszczelek ulegnie uszkodzeniu, drugie uszczelnienie i wysokociśnieniowy płyn barierowy zapobiegną ucieczce płynu procesowego.

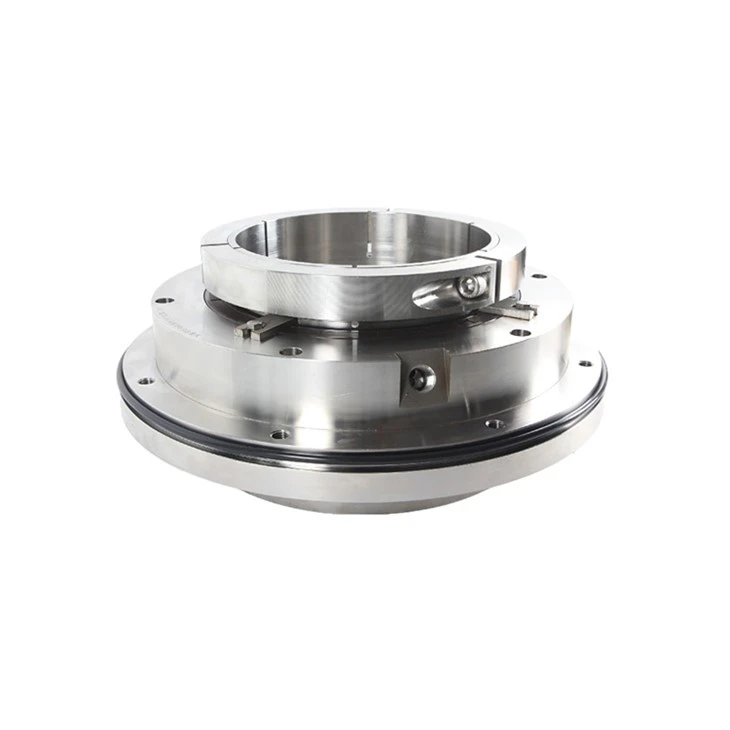

1(2) 1(2)

Dodatkowe funkcje zapobiegania wyciekom

Podwójne uszczelnienia mechaniczne często są wyposażone w inne funkcje zwiększające ich możliwości zapobiegania wyciekom.

Komnaty Uszczelniające
Komora uszczelnienia to obudowa otaczająca uszczelkę. Został zaprojektowany tak, aby zatrzymywać płyn barierowy i chronić uszczelkę przed zanieczyszczeniami zewnętrznymi. Dobrze zaprojektowana komora uszczelnienia może również pomóc w równomiernym rozłożeniu ciśnienia wokół uszczelnienia, zmniejszając ryzyko nierównomiernego zużycia i wycieków.

Uszczelki i O-ringi
Uszczelki i o-ringi służą do uszczelniania połączeń pomiędzy różnymi częściami uszczelki i komorą uszczelnienia. Zapobiegają wyciekaniu płynu barierowego z komory uszczelnienia, a także zapobiegają przedostawaniu się zanieczyszczeń zewnętrznych. Te małe elementy gumowe lub elastomerowe odgrywają kluczową rolę w ogólnej integralności podwójnego uszczelnienia mechanicznego.

Rzeczywiste przykłady ze świata

Opowiem Państwu o niektórych produktach, które oferujemy jako dostawca podwójnych uszczelnień mechanicznych. WeźUszczelki siłowników hydraulicznych jednostronnego działania MOR JCS1C. Uszczelnienie to zostało zaprojektowane z wysoce precyzyjnymi powierzchniami uszczelniającymi i niezawodnym systemem płynu barierowego. Jest powszechnie stosowany w cylindrach hydraulicznych, gdzie wyciek może prowadzić do utraty wydajności, a nawet awarii systemu. Konstrukcja z podwójnym uszczelnieniem mechanicznym zapewnia, że płyn hydrauliczny znajduje się w cylindrze, umożliwiając jego płynną i efektywną pracę.

Kolejnym świetnym produktem jestUszczelnienie zrównoważone MOR 528. To uszczelnienie jest wyważone, aby wytrzymać zastosowania wysokociśnieniowe. Konstrukcja podwójnego uszczelnienia w połączeniu ze starannie opracowanym płynem barierowym zapewnia doskonałe zapobieganie wyciekom. Może być stosowany w pompach, sprężarkach i innym sprzęcie przemysłowym, gdzie istotne jest utrzymanie szczelnego środowiska.

Posiadamy równieżMOR LC900 - 1150II Sprężynowe uszczelnienie mechaniczne do pompy odsiarczającej. W pompach odsiarczających płyn procesowy może być silnie korozyjny. Podwójne uszczelnienie mechaniczne w tym produkcie jest wykonane z materiałów odpornych na korozję, a płyn barierowy pomaga chronić powierzchnie uszczelnienia przed agresywnymi chemikaliami. Zapewnia to długoterminową niezawodność i minimalne wycieki.

Dlaczego warto wybrać podwójne uszczelnienia mechaniczne?

W wielu zastosowaniach przemysłowych konsekwencje wycieków mogą być poważne. Może to prowadzić do zanieczyszczenia środowiska, utraty produktu, a nawet zagrożenia bezpieczeństwa. Podwójne uszczelnienia mechaniczne oferują znacznie wyższy poziom niezawodności w porównaniu z pojedynczymi uszczelnieniami. Zapewniają wielowarstwową ochronę, redukując ryzyko wycieku do minimum.

Jeśli działasz w branży, w której zapobieganie wyciekom ma kluczowe znaczenie, np. w przetwórstwie chemicznym, przemyśle naftowym i gazowym lub w produkcji żywności i napojów, najlepszym wyborem będą podwójne uszczelnienia mechaniczne. Na dłuższą metę mogą zaoszczędzić pieniądze, zmniejszając koszty konserwacji, zapobiegając utracie produktu i unikając kar środowiskowych.
